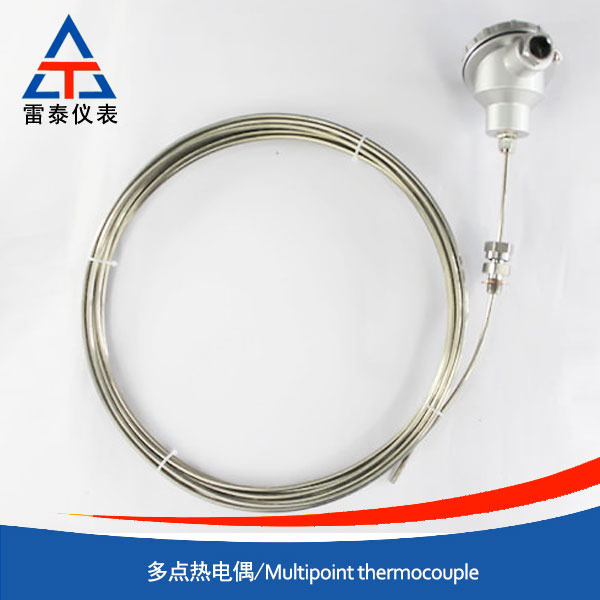

多點熱電偶
1、應用 多點熱電偶適用于生產現場存在溫度梯度不顯著，須同時測量多個位置或位置的多處測量。廣泛應用于大化肥合成塔、存儲罐等裝置中。2、主要技術參數 電氣出口： M27X2 ， NPT3/4 熱熱響時間： ≤ 8S 偶絲直徑： Φ 3 防護等級： IP653、型號及規格型 號分 度 號測溫范圍℃測 溫 點 數保護管材料K0-10002-12GH30300-8271Ci18Ni9NiE0-11221Ci18Ni9NiK0-1000GH30300-82···
全國服務熱線：13770422935
在線咨詢-
產品詳情
1、應用
多點熱電偶適用于生產現場存在溫度梯度不顯著，須同時測量多個位置或位置的多處測量。廣泛應用于大化肥合成塔、存儲罐等裝置中。
2、主要技術參數
電氣出口： M27X2 ， NPT3/4
熱熱響時間： ≤ 8S
偶絲直徑： Φ 3
防護等級： IP65
3、型號及規格
型 號 | 分 度 號 | 測溫范圍℃ | 測 溫 點 數 | 保護管材料 |
K | 0-1000 | 2-12 | GH3030 | |
0-827 | 1Ci18Ni9Ni | |||
E | 0-1122 | 1Ci18Ni9Ni | ||
K | 0-1000 | GH3030 | ||
0-827 | 1Ci18Ni9Ni | |||
E | 0-1122 | Ci18Ni9Ni |
1) 熱電偶 I 級按協議訂貨;
2) 多點熱電偶保護管其余材質根據協議訂貨;
3) 多點熱電偶外保護管用戶應自備
4、安裝固定形式
固定螺紋
測溫點數 | M | D | H | h | SW | d |
2—6 | M27x2 | ￠40 | 28 | 5 | 32 | ￠20 |
7—12 | M33x2 | ￠48 | 33 | 5 | 36 | ￠34 |
固定法蘭
測溫點數 | D | D1 | D2 | H | do | d |
2—6 | ￠105 | ￠75 | — | 5 | 32 | ￠20 |
7—12 | ￠115 | ￠85 | — | 5 | 36 | ￠34 |
5、選型須知
1) 型號
2) 分度號
3) 精度等級
4) 熱電偶點數
5) 安裝固定形式
6) 保護管材質
7) 長度或插入深度
