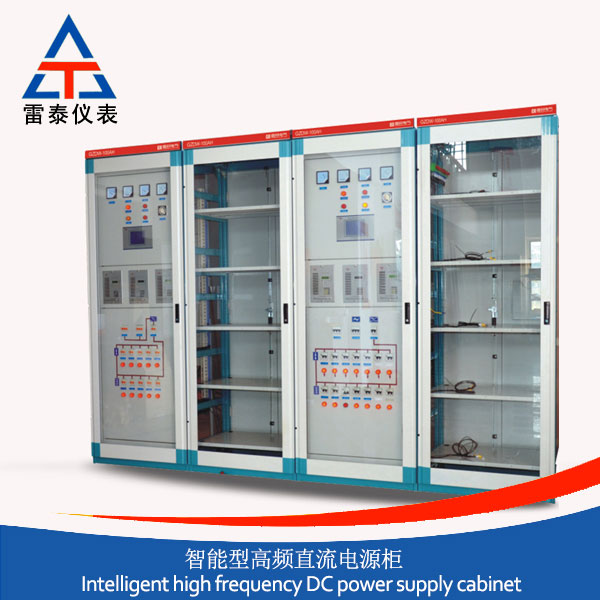

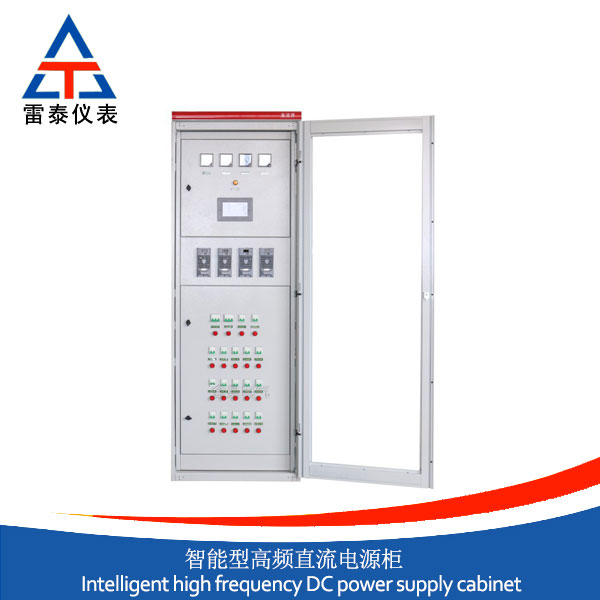

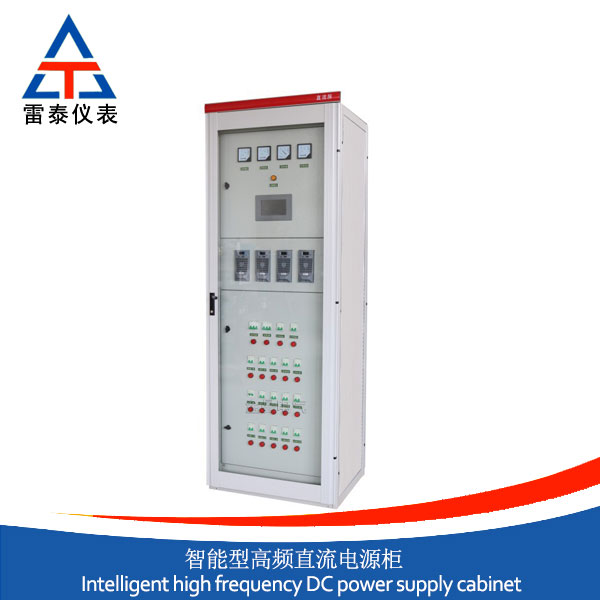

智能型高頻直流電源柜
智能高頻開關直流電源系統，是我公司自行開發、設計、生產的電力操作電源產品。其中，集中監控器、充電模塊、及各監測單元的設計，均采用世界最先進的具有成功運行經驗的技術，并結合了我國電力系統的特點。廣泛應用于電力系統變電站、變電所、中小型發電廠、水電站等，作為高壓斷路器直流操作機構的分、合閘、繼電保護、自動裝置、信號裝置等使用的操作電源及事故照明和控制用直流電源。產品各項性能指標達到并超過DL/T459-2000標準。● 系統參數交流輸入電壓：380V±2···
全國服務熱線：13770422935
在線咨詢-
產品詳情
智能高頻開關直流電源系統，是我公司自行開發、設計、生產的電力操作電源產品。其中，集中監控器、充電模塊、及各監測單元的設計，均采用世界最先進的具有成功運行經驗的技術，并結合了我國電力系統的特點。廣泛應用于電力系統變電站、變電所、中小型發電廠、水電站等，作為高壓斷路器直流操作機構的分、合閘、繼電保護、自動裝置、信號裝置等使用的操作電源及事故照明和控制用直流電源。產品各項性能指標達到并超過DL/T459-2000標準。
● 系統參數
交流輸入電壓：380V±20％ 頻率 50Hz±10％
直流輸出電壓：180V～320V或90V～160V連續可調
穩壓精度： ≤±0.5％
穩流精度： ≤±0.5％
紋波系數： ≤±0.2％
均流不平衡度：≤±3％
功率因數： ≥0.92
效率： ≥92％
噪聲： ≤50dB
尺寸： 800×600×2260（2360）mm
● 系統特點
1、采用模塊化設計，N+1熱備份，可平滑擴容。
2、模塊采用國際最新軟開關電源技術，硬件低差自主均流技術，內含CPU監控，可獨立自主充電、浮充工作，可帶電熱插拔，更換安全方便。
3、系統可選擇兩路交流自動切換輸入，主從備份，可靠性高。
4、監控系統采用積木式的機構設計，使維護工作簡單快捷，工作安全可靠。
5、監控功能完善，高智能化，采用大屏幕漢字顯示，聲光報警。
6、配有標準RS232，RS485接口，采用多種通信規約，方便接入綜合自動化系統或單獨組網，實現“四遙”及無人值守。
7、一套監控可管理一組電池，也可管理兩組電池。具有先進的電池溫度補償，保證電池組的使用壽命
8、可滿足母線分段要求，開關選用專用直流斷路器，滿足直流操作要求。
9、可選配蓄電池電壓巡檢，接地支路巡檢。
● 使用環境
海拔高度不超過2500m
環境溫度不高于＋45℃，不低于－15℃
空氣最大相對濕度不超過90％
運行地點無劇烈振動和沖擊，無強電磁場干擾，垂直傾斜度不超過50
無腐蝕性、易爆性氣體，無導電塵埃等
● 型號說明
高頻開關直流電源系統技術參數 | |||||||||
規格型號 | 交流輸入電壓（V） | 模塊配置（A） | 蓄電池容量（Ah） | 直流輸出負荷 | 直流饋出回路 | 屏面數 | |||
直流輸出電壓（V） | 常時負荷（A） | 最大合閘電流（A） | 合閘 | 控制 | |||||
24/220-M | 3Ф380 | 2×5 | 24 | 220±2% | 2 | 60 | 4 | 4 | 1 |
38/220-M | 3Ф380 | 2×5 | 38 | 220±2% | 2 | 90 | 4 | 4 | 1 |
50/220-M | 3Ф380 | 2×10 | 50 | 220±2% | 3-10 | 150 | 4 | 4 | 2 |
65/220-M | 3Ф380 | 3×10 | 65 | 220±2% | 3-10 | 160 | 5 | 5 | 2 |
80/220-M | 3Ф380 | 3×10 | 80 | 220±2% | 3-10 | 200 | 5 | 5 | 2 |
100/220-M | 3Ф380 | 3×10 | 100 | 220±2% | 3-10 | 240 | 6 | 6 | 2 |
150/220-M | 3Ф380 | 4×10 | 150 | 220±2% | 5-15 | 300 | 6 | 6 | 3-5 |
200/220-M | 3Ф380 | 4×10 | 200 | 220±2% | 5-20 | 450 | 6 | 6 | 3-5 |
300/220-M | 3Ф380 | 6×10 | 300 | 220±2% | 10-20 | 400 | 8 | 12 | 4-7 |
400/220-M | 3Ф380 | 7×10 | 400 | 220±2% | 10-20 | 600 | 12 | 16 | 4-8 |
500/220-M | 3Ф380 | 8×10 | 500 | 220±2% | 10-20 | 800 | 12 | 16 | 4-8 |
注：本表以額定220V電壓為例，400Ah以上電池一般置于電池架上。
