產品詳情
適用范圍：

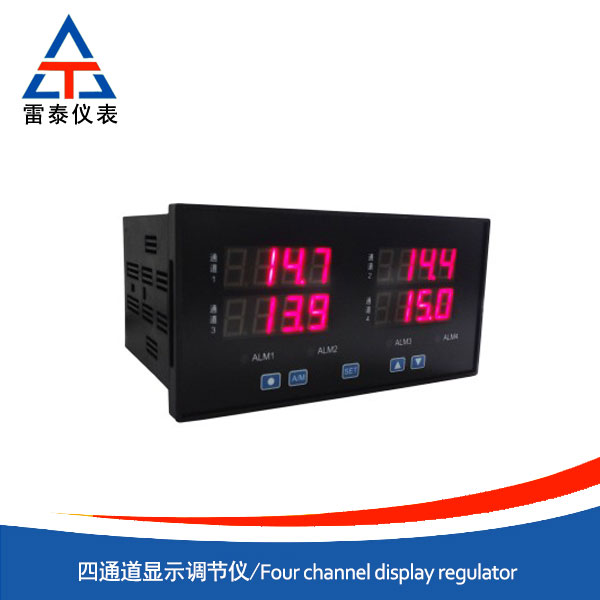

四通道顯示調節儀與各類傳感器、變送器配合使用，可同進對多路溫度、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警控制、變送輸出、數據采集及通訊。
功能特點：
四通道顯示調節儀具有自動校準和人工校準功能
多重保護、隔離設計、抗干擾能力強、可靠性高
良好的軟件平臺，具備二次開發能力，以滿足特殊的功能要求
先進的模塊化結構，配合功能強大的儀表芯片，功能組合、系統升能非常方便
主要技術指標：
基本誤差：0.5%FS或0.2%FS± 1個字
分 辨 率：1/20000、14位A/D轉換器
顯示方式：四排四位LED數碼分別同時顯示
采樣周期：0.5S
報警輸出：每個通道可分別帶一個報警，報警方式、報警靈敏度可設置，繼電器輸出觸點容量AC220V/1A
變送輸出：每個通道可分別帶4～20 mA、0～10 mA、1～5V、0～5V隔離輸出
精 度：±0.1%FS，12位D/A
通訊輸出：接口方式—隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率—300～9600bps內部自由設定
饋電輸出：DC24V/50 mA
電 源：開關電源85～265VAC 功耗4W以下
外型尺寸： 80×160×125mm（豎式）
● 型號說明
型譜 | 說明 | |||||||||||
404 | 四通道顯示調節儀 | |||||||||||
外型尺寸 | A | 橫式160×80×125mm | ||||||||||
A/S | 豎式80×160×125mm | |||||||||||
第一通道輸出方式 | B1 | 繼電器報警輸出 | ||||||||||
X1 | 模擬量變送輸出 | |||||||||||
第二通道輸出方式 | B2 | 繼電器報警輸出 | ||||||||||
X2 | 模擬量變送輸出 | |||||||||||
第三通道輸出方式 | B3 | 繼電器報警輸出 | ||||||||||
X3 | 模擬量變送輸出 | |||||||||||
第四通道輸出方式 | B4 | 繼電器報警輸出 | ||||||||||
X4 | 模擬量變送輸出 | |||||||||||
通訊輸出 | P | 微型打印機 | ||||||||||
R | 串行通訊RS232 | |||||||||||
S | 串行通訊RS485 | |||||||||||
供電輸出 | 220VAC供電 | |||||||||||
W | DC24V供電 | |||||||||||
第一通道輸入信號 | 1Sn | 見輸入類型表 | ||||||||||
第二通道輸入信號 | 2Sn | 見輸入類型表 | ||||||||||
第三通道輸入信號 | 3Sn | 見輸入類型表 | ||||||||||
第四通道輸入信號 | 4Sn | 見輸入類型表 | ||||||||||
輸入信號類型表：
參數提示符 | 輸入信號內容 | 參數提示符 | 輸入信號內容 |
tc-k | K型 | rtd | 遠傳電阻0~400Ω |
tc-s | S | bA1 | BA1 |
tc-e | E | bA2 | BA2 |
tc-b | B | 0~50 | 0~50mV |
tc-t | T | 0~5V | 0~5V |
Tc-n | N | 1~5V | 1~5V |
tc-j | J | 0~20 | 0~20mA |
P100 | Pt100 | 0~10 | 0~10 mA |
C100 | Cu100 | 4~20 | 4~20 mA |
Cu50 | Cu50 |
